HW10 Pro-クリーニングとメンテナンス

金属管の組み立てと分解

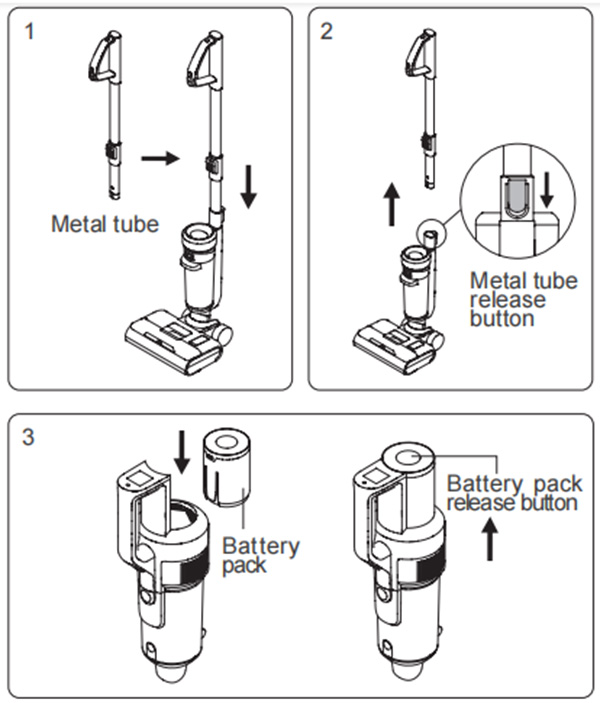

金属チューブを「カチッ」と音がするまで本体に垂直に差し込んでください。 金属チューブがしっかりとロックされていることを確認してください (図 1)。 金属チューブを取り外すには、金属チューブリリースボタンを最後まで押し下げ、金属チューブを上に引きます。 (図 2)
バッテリーパックの組み立てと分解
1. バッテリ パックをスロットに沿ってスライドさせ、「カチッ」と音がするまでバッテリ パックをしっかりと押し込みます。 バッテリーパックがロックされています。
2.バッテリーパックリリースボタンを押し、バッテリーパックをアセンブリと反対方向に引っ張って、バッテリーパックのロックを解除します。
注: バッテリ パックの交換を除いて、バッテリ パックを頻繁に取り出す必要はありません。

ハンドヘルド掃除機の組み立て

ハンディ掃除機のダストカップ吸込口を本体カバーの溝に差し込みます。

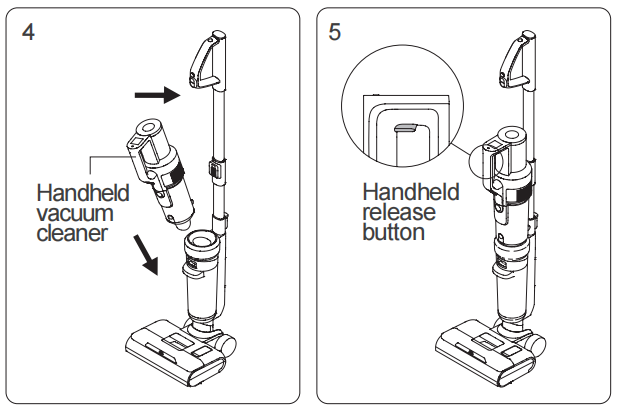

「カチッ」と音がするまでハンディクリーナーを金属管に向かって押し込むと、ハンディ掃除機が本体に正常に取り付けられます。 このとき、機械は縦型掃除機として使用されます (図 4)。 ハンディ掃除機を取り外すには、ハンディリリースボタンを押して、ハンディ掃除機を斜め上に持ち上げます。 (図5)

充電ベース アセンブリ

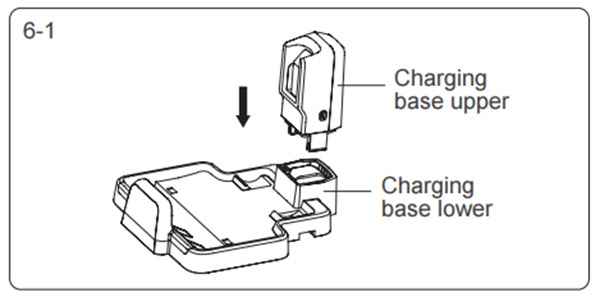

「カチッ」と音がするまで、チャージベース上部をチャージベース下部に向けて押します。 (図6-1)

充電ホルダー組立

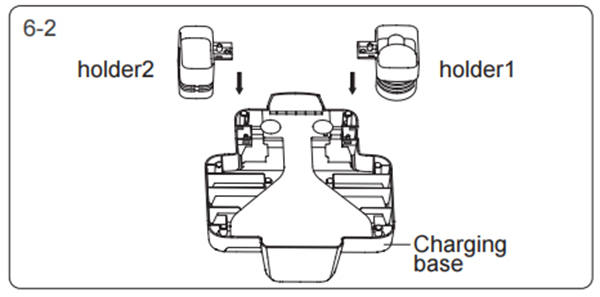

ホルダー 1 とホルダー 2 を充電台に「カチッ」と音がするまで押し込みます (図 6-2)。

機械を充電台に置く

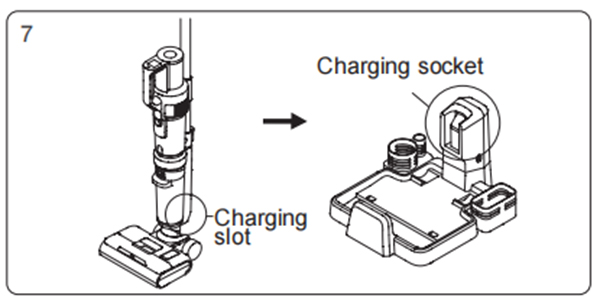

マシンを充電ベースに戻すには、マシンのハンドルを持ってマシンを持ち上げ、マシンの底部にある充電スロットを充電ベースの充電ソケットに向け、マシンを充電ベースに置きます。 マシンを使用するには、マシンのハンドルを持ち、充電ベースからマシンを持ち上げます (図 7)。

汚水タンクの組立・解体

汚水タンクを外すときは、片手で本体を持ち、もう一方の手で汚水タンクを持ち、汚水タンク解除ボタンを押して汚水タンクを引き抜きます。 (図8-1)
汚水タンクの組み立ては、汚水タンクの底を本体に入れ、「カチッ」と音がするまで汚水タンクを本体側に押し込みます。 (図8-2)

ブラシロール ウィンドウとブラシロールの組み立てと分解

ブラシロール ウィンドウを取り外すには、ブラシロール ウィンドウのラッチを保持し、上方に引いてブラシロール ウィンドウを取り外します。

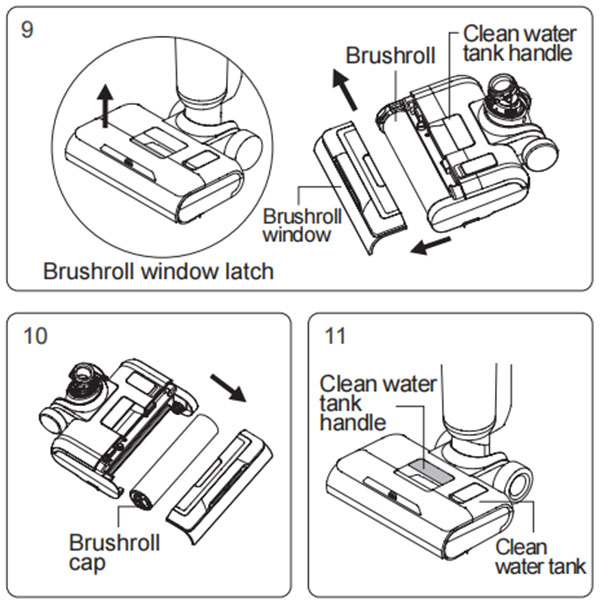

ブラシロール ウィンドウを組み立てるには、ブラシロール ウィンドウの両側にあるクリップをフロアヘッドの両側にあるスロットに合わせます。 「カチッ」と音がするまでブラシロール ウィンドウを押し下げます。 (図9)
ブラシロールの分解/組み立て: ブラシロールの左キャップを指で引き抜き、ブラシロールを取り出します。 ブラシロールのキャップを持ち、ブラシロールの左側をギアにスライドさせ、ブラシロールをノズルに入れます。 (図10)
浄水タンクの組み立てと分解
浄水タンクを外すときは、浄水タンクのハンドルを持って、浄水タンクを引き抜いてください。 清水タンクを組み立てるには、清水タンクをノズルに戻し、ブラシロールウィンドウに合わせます。 (図11)

製品の使用

注：初めて使用するときは、使用する前にマシンを完全に充電してください。

直立掃除機の使用

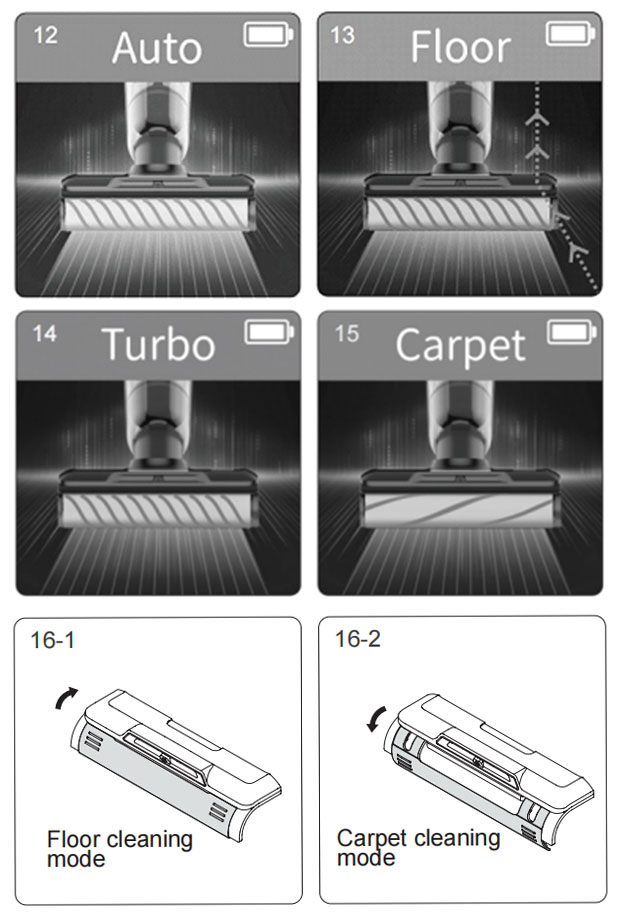

ハンドルのオン/オフ ボタンを押すと、LCD 画面と装飾ライトが点灯します。デフォルトは自動モードです (図 12)。モード ボタンを押すと、フロア モードに切り替わります (図 13)。モード ボタンを 14 回押すと、ターボ モード (図 15)、モード ボタンを XNUMX 回押すと、カーペット モード (図 XNUMX) に切り替わります。

モードボタンをもう一度押すと、自動モードに戻ります。 ハンドルのオン/オフボタンをもう一度押すと、マシンの電源がオフになり、ディスプレイ画面と装飾ライトが消えます。

注意：

1. カーペットを掃除するときは、最初にフロアヘッドを掃除し（詳細は「クリーニングとメンテナンス、フロアヘッドのクリーニング」を参照）、カーペットブラシロールを交換してください。
2. 床掃除またはセルフクリーニング中は、ブラシロール ウィンドウが上にスライドしていることを確認してください (図 16-1)。
3. カーペットのクリーニング中は、ブラシロール ウィンドウが下にスライドしていることを確認してください (図 16-2)。
4. バッテリー残量が 20% 未満の場合、カーペット モードとターボ モードに切り替えることはできません。

散水機能

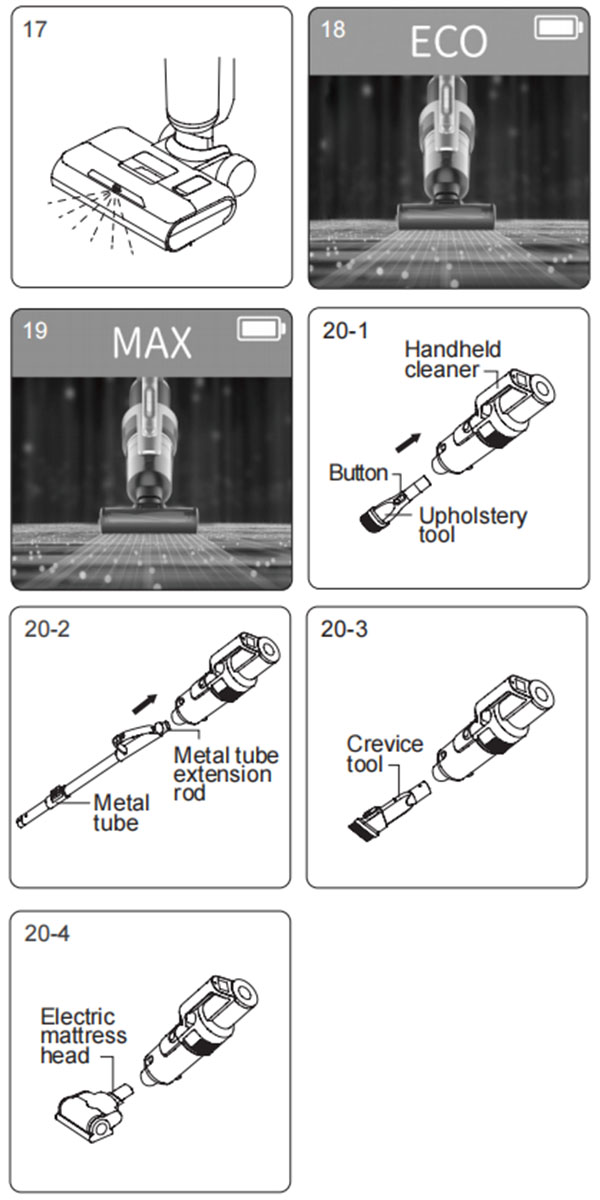

直立掃除機が作動しているときに、水スプレーボタンを押すと、スプレー口が扇形の水をスプレーします。 放水ボタンを離すと放水が止まります。 (図 17)

ハンディ掃除機の使用

ハンドヘルド クリーナーを取り外し、ハンドヘルド オン/オフ ボタンを押すと、ディスプレイと装飾ライトが点灯します。デフォルトは ECO モードです (図 18)。ハンドヘルド モード ボタンを押して MAX モードに切り替えます (図 19)。ハンドヘルドモードボタンでECOモードに戻ります。 ハンドヘルドのオン/オフボタンをもう一度押すと、マシンの電源がオフになり、ディスプレイ画面と装飾ライトが消えます。

ハンドヘルド掃除機は、室内装飾ツール、隙間ツール、電気マットレスヘッド、または金属チューブに接続して、さまざまな領域を掃除できます。

1.家具製造販売業のツールと接続して、家具の表面のほこりや粒子をきれいにします。 (図 20-1)

2.金属チューブと接続して、高所のホコリを掃除します。 金属管の上部カバーを開け、ハンドルボタンを押し上げて金属管を伸ばし、ハンディ掃除機の吸込口に差し込んでください。
高い所のホコリを掃除。 (図 20-2)

3.隙間ツールと接続して、狭い場所を掃除します。 (図 20-3)

4.電動マットレスヘッドを接続して、ベッドや布製ソファのほこり、髪の毛、ダニなどを掃除します。 (図 20-4)

お願い

1. バッテリー残量が 20% 未満の場合、最大モードに切り替えることはできません。

2. ハンドヘルド掃除機を使用するときは、水を吸い込まないでください。モーターの故障の原因となります。

機械の充電

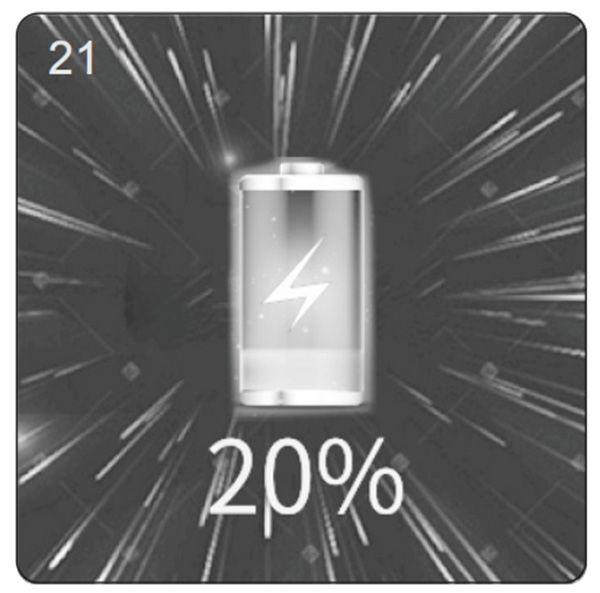

アダプターを電源に接続し、直立掃除機を充電ベースに置いて充電を開始します。 (図 21)

お願い

1. 最初に使用する前に、バッテリー パックを完全に充電してください。XNUMX 回目の充電の前に、バッテリー パックの寿命を確保するためにバッテリーを空にしてください。
2. 製品を長時間アイドリングする場合は、XNUMX か月に XNUMX 回充電してください。
3.充電していないときは、誤って触れる危険を防ぐために、アダプターをソケットから取り外してください。

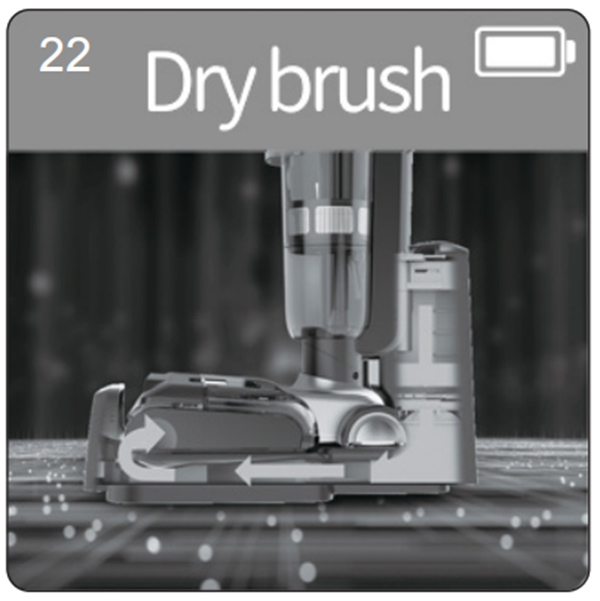

ブラシロールの空気乾燥機能 (図 22)

充電モードで、ハンドルモードボタンを 3 秒間押し続けると、4 時間のブラシロール空気乾燥モードに入ります。 空気乾燥プロセス中、装飾ライトが点灯し、ブラシロールが一定間隔でわずかに回転して空気乾燥位置を調整します。 モードボタンをもう一度押すと、乾燥モードがオフになります。

お願い

このモードは、湿ったブラシロールがバクテリアや臭いを繁殖させるのを防ぐように設計されています。 (表示は図 22 に示されています)

ブラシロールとエアパスのセルフクリーニング機能

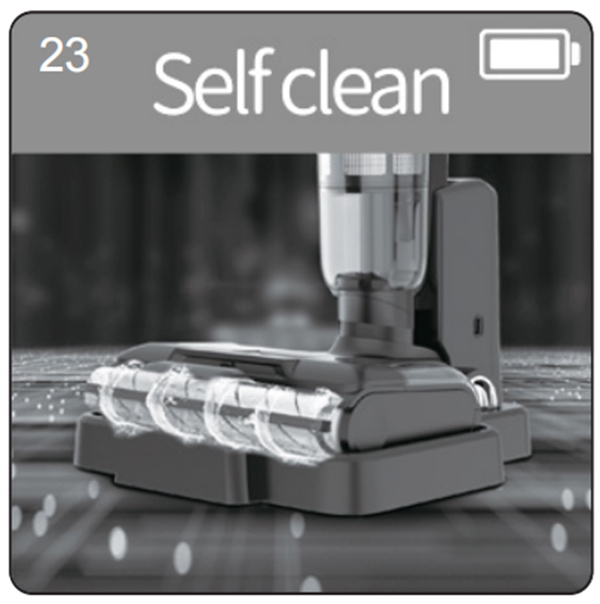

充電モードで、セルフクリーニングボタンを押してクリーニングモードに入ります (表示は図 23 に示されています)。セルフクリーニングが完了すると、マシンはブラシロール空気乾燥モードに入り、充電モードに戻ります。 セルフ クリーニング プロセス中にセルフ クリーニング モードを事前に終了するには、オン/オフ ボタンを押します。マシンは充電モードに戻ります。

お願い

1. セルフ クリーニング モードは、フロアヘッドのエア パスとハードフロア ブラシロールのみをクリーニングします。 カーペットブラシロールでセルフクリーニングを実行しないでください。
2. セルフ クリーン モードをオンにする前に、まず汚水タンクの汚水を空にして、マシンが充電スタンドにしっかりと置かれていること、アダプターがソケットに差し込まれ、充電スタンドに接続されていることを確認してください。 浄水タンクには、少なくとも 1/2 の水量が保持されます。 セルフクリーニングが完了したら、汚れた水タンクを再度洗浄してください。
3. バッテリー残量が 10% 以下の場合、セルフクリーニング モードをオンにすることはできません。一定時間充電すると、通常どおりオンにすることができます。

浄水タンク空表示

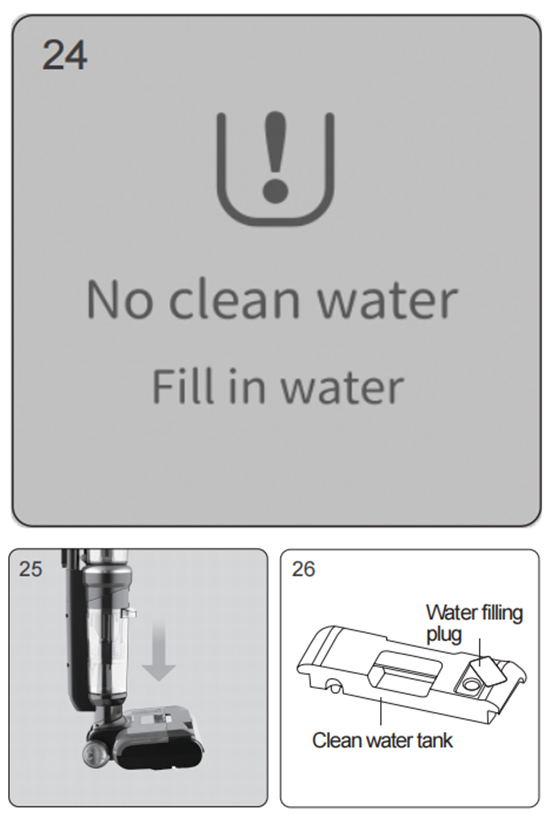

水スプレー機能使用時、音声・画面に「浄水がありません、水を入れてください」と表示された場合（図24と図25が交互に表示されます）、電源を切り、浄水タンクに水を入れてください。クリーンモードでは、クリーンウォータータンクに水がないことが検出されると、ブラシロールのセルフクリーニングが停止します。 セルフ クリーニングを続行するには、浄水タンクに水を追加し、汚れた水タンクを空にしてから、セルフ クリーン モードを再開してください。

お願い

きれいな水を追加するときは、装備されている JIMMY 洗浄液を追加できます。比率は、満タンの水タンク 1 つに対して洗浄液のボトル ​​キャップ約 40 杯です。水温は XNUMX°C を超えることはできません。

浄水タンクの満水：浄水タンクを取り外した後、給水プラグを開け、給水口を横に向けて給水口を露出させ、浄水と洗浄液を入れてから、元の位置にプラグを戻して取り付け直します。フロアヘッドへのきれいな水タンク。 (図 26)

汚水タンク満杯表示 直立型掃除機が汚水タンクが満杯になったことを検知すると、機械全体が停止し、音声でお知らせします。 いっぱいになった汚れた水タンクをきれいにして、元に戻してください。 （図 27 と図 28 が交互に表示されます） セルフ クリーン モードで汚水タンクが満杯になると、機械は動作を停止し、音声でお知らせします。 いっぱいになった汚れた水タンクをきれいにして、元に戻してください。 汚水タンクの清掃：汚水タンク上部カバーとフィルターフレームを取り出し、汚水を捨て、洗浄後の汚水タンクを組み立て、床台に戻します。 （詳細は「汚水タンクの清掃とメンテナンス」参照）

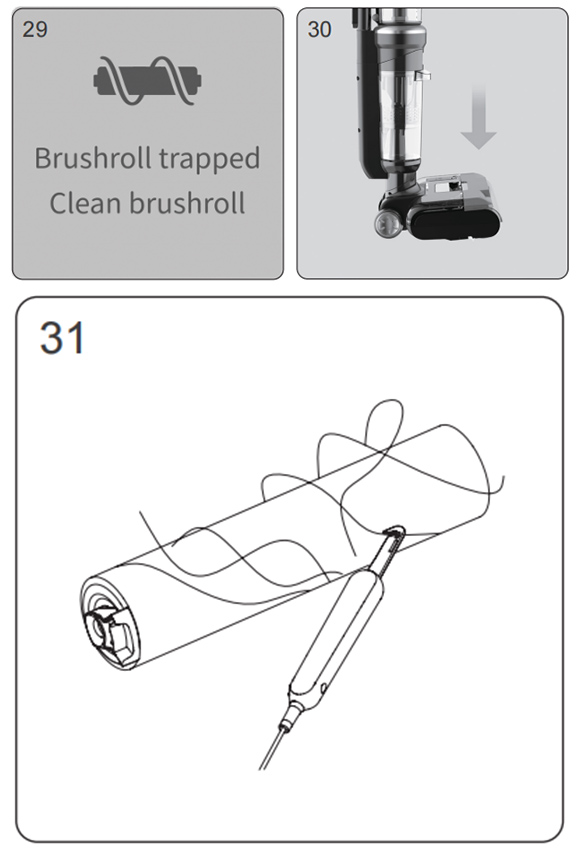

ブラシロールスタックインジケータ クリーナーが作業モードまたはクリーニングモードの場合、ブラシロールがスタックしている場合、マシン全体が停止し、音声で通知します。 （図 29 と図 30 が交互に表示されます） ブラシロールを取り出し、ブラシロールに付着した異物や絡まった毛をきれいに取り除いてください。 ブラシロールの清掃：ウィンドウを取り外した後、ブラシロールを引き出し、クリーニングブラシのブレードを使用して、ブラシロールに巻き付いている毛をカットし、ブラシロールと床ヘッドに付着した異物をきれいにし、ブラシロールとウィンドウを取り付けます。 (図 31) (詳細については、「フロアヘッド アセンブリのクリーニングとメンテナンス」を参照してください)

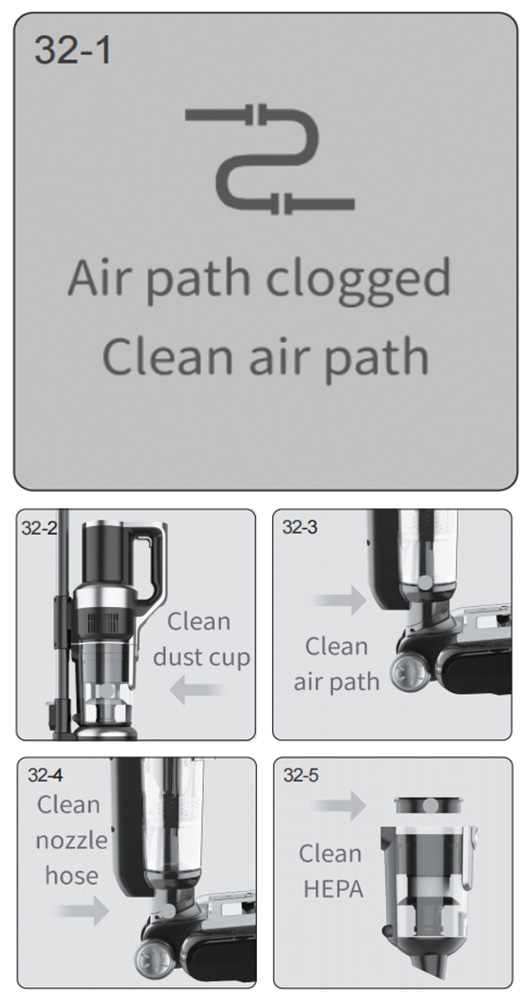

空気経路遮断インジケータ アップライト クリーナーが作業モードまたはセルフ クリーン モードの場合、空気経路が遮断されている場合、機械は動作を停止し、音声リマインダーを出します。 表示画面の指示に従って、ブロックされている可能性のある部分を確認し、クリーンアップしてください。 ハンドヘルド掃除機が動作しているときに、空気経路がブロックされている場合、掃除機は自動的に停止します。 このとき、ダストカップとHEPAを掃除する必要があります。 （画面に表示される内容は、図 32-1、32-2、32-3、32-4、32-5 に縦型掃除機のつまり、ハンディー型掃除機のつまりが表示されます。図 32-1、32-2 中）
空気経路の清掃： 1.汚れた水タンクを分解し、汚れた水タンクの上部カバーとフィルターを取り出し、すべての部品を洗浄してから組み立てます。 2.パイプブラシを使用して、フロアヘッドのエアパス内の汚れ、異物、髪の毛を掃除します。 3. ダストカップを取り外し、ダストカップを空にし、HEPA を取り外し、サイクロンを取り出して分解し、すべての部品を洗浄してダストカップを再組み立てします。 （詳しくは「お手入れ・お手入れ」をご覧ください）

音声機能 新しいマシンの音声はデフォルトでオンになっています。ミュートボタンを押して音声機能をオフにします。 ミュートボタンをもう一度押すと、音声機能がオンになります。 (図 33) 注: ハンディ掃除機を使用する場合、音声機能はありません。

電池残量表示 直立型掃除機の作動中に「電池残量が少なくなりました。電池を充電してください」という音声が流れた場合は、充電してからご使用ください。 (図 34) 直立型掃除機が動作しているときに、「電池残量が少なくなりました。まもなく電源が切れます。電池を充電してください」という音声が聞こえた場合は、電力がほとんどなくなり、自動的に停止します。 利用には課金が必要。 掃除機を使用している場合、画面の右上隅にあるアイコンはバッテリーの残量を表示します。フル グリッドはバッテリーの 75% から 100% を意味します。 3/4 グリッドは 50% から 75% のバッテリーを意味します。 1/2 グリッドは 25% から 50% のバッテリーを意味します。 1/4 グリッドは、バッテリーの 1% から 25% を意味します。 空白はバッテリーが空であることを意味し、使用前に充電する必要があります。

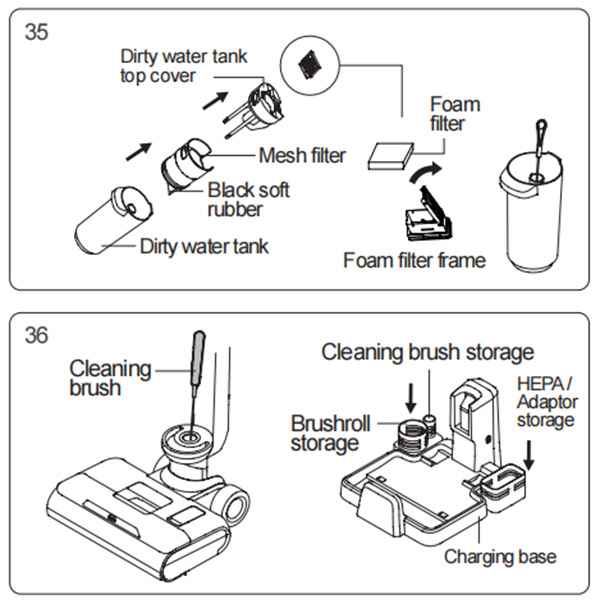

清掃とメンテナンス 汚れた水タンクの清掃（図 35） 掃除機の電源を切り、汚れた水タンクを取り外し、水タンクのトップ カバーを持ち上げ、フォーム フィルター フレームを取り外し、フォーム フィルター フレームのフリップ カバーを開き、フォームフィルターを取り出します。 給水タンク内の汚れた水や汚れを捨て、汚れた給水タンク、給水タンクカバー、泡フィルター枠、泡フィルターを洗います。 汚れた水タンクのパイプに異物がある場合は、クリーニングブラシで掃除できます。 洗浄後、上記の部品を乾燥させます。 そして、すべての部品を再び汚水タンクに戻します。 注: 1. 直立掃除機を使用した後は、汚れたタンクをすぐに掃除することをお勧めします。 2. フィルターを再度取り付けるときは、フィルターの下にある黒い柔らかいゴムを折りたたまないでください。 床頭洗浄（図 36） ブラシロール窓、ブラシロール、清水タンク、汚水タンクを取り外した後、汚水タンク設置位置下の丸穴から清掃ブラシを挿入し、配管内の異物やスケールを取り除きます。そして詰まった髪。 クリーニングブラシのブレードを使用して、ブラシロールの絡み合った髪を切り落とします。 マシンの汚れた部分を拭きます (ブラシロールは、乾燥のためにアクセサリーホルダーに置くことができます)。 注:ブラシロールを取り外した後、フロアヘッドを別々に洗わないでください。

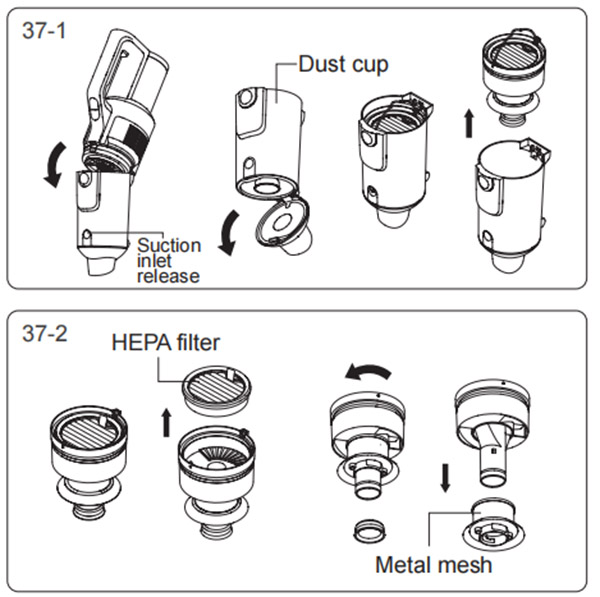

ダスト カップのクリーニング (図 37-1,37、2-XNUMX) ダスト カップ リリース ボタンを押して、ハンドヘルド掃除機からダスト カップを取り外します。 吸込口リリースボタンを押して吸込口を開き、ダストカップを空にします。 サイクロンアセンブリを取り出します。 HEPA フィルターを取り出します。 金属メッシュを持ち、回転させて金属メッシュのロックを解除し、下に取り外します。 各パーツの掃除・拭き取り・乾燥が終わったら、ダストカップを順番に組み立て、ハンディ掃除機に取り付けます。
